スタンドアロン電気錠制御リーダ AcCENTiO XRC10シリーズ

システム入退室管理システム

完成系製品コントローラ一体型

完成系製品壁付型

AcCENTIO
AcCENTIO
XRC10シリーズ  ブラック
XRC10シリーズ  ブラック
XRC10シリーズ  ホワイト
XRC10シリーズ  ホワイト

概要

AcCENTiO(アクセンティオ)XRC10は、非接触ICカードを利用して、電気錠等の扉周りの機器を制御し、個人毎で入室、退室を制限する装置です。XRC10には、非接触ICカードリーダ、カード照合判別機能、カード登録機能、電気錠制御機能が内蔵されています。

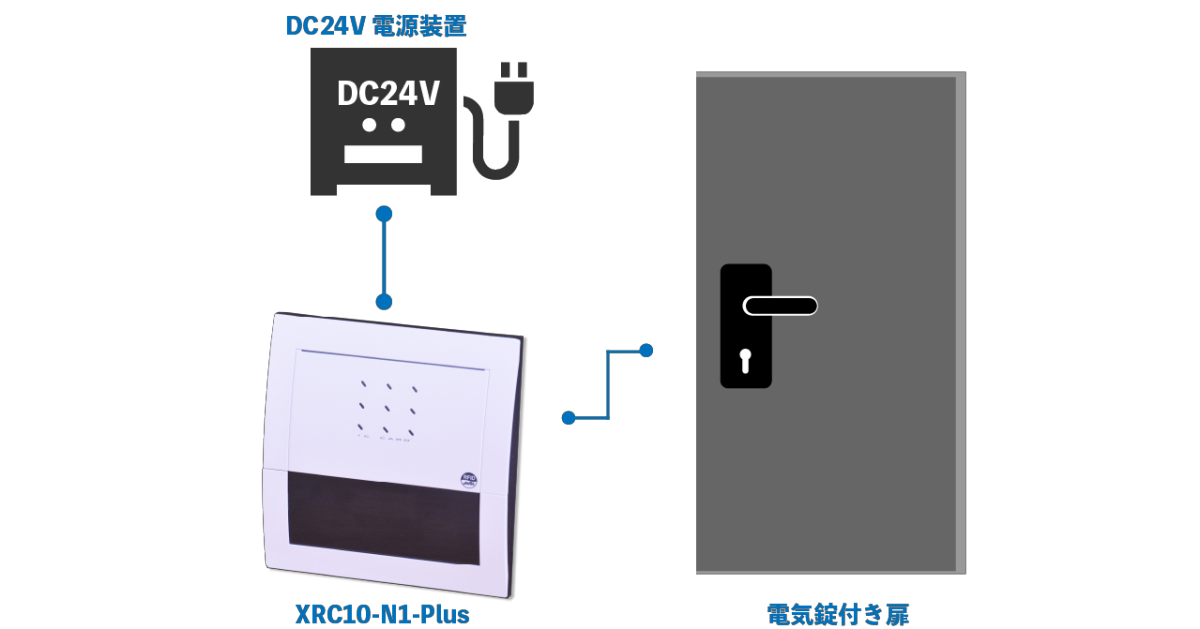

電気錠とDC24Vの電源装置があれば、これだけで非接触ICカードによる入室管理が実現できます。オプションの子機リーダを接続することで入室と退室両方の管理を行うこともできます。

特長

  • スタイリッシュなデザイン
    2個用スイッチボックスに埋込設置可能
    グレー版とホワイト版を選択可能
  • 防雨型IPX3により屋外設置可能※高温になる箇所、配線系統に浸水の可能性がある場所は不可となります
  • 単独で運用が可能
    PC不要で運用可能
    単体でカードの登録・抹消が可能
    付属ユーティリティとmicroSDで履歴管理可能
    付属ユーティリティとmicroSDで登録データも管理可能
  • さまざまな電気錠・扉回り関連機器を直接制御可能
    通電時解錠型電気錠
    通電時施錠型電気錠(含む一部の電磁錠)
    瞬時通電施解錠型電気錠

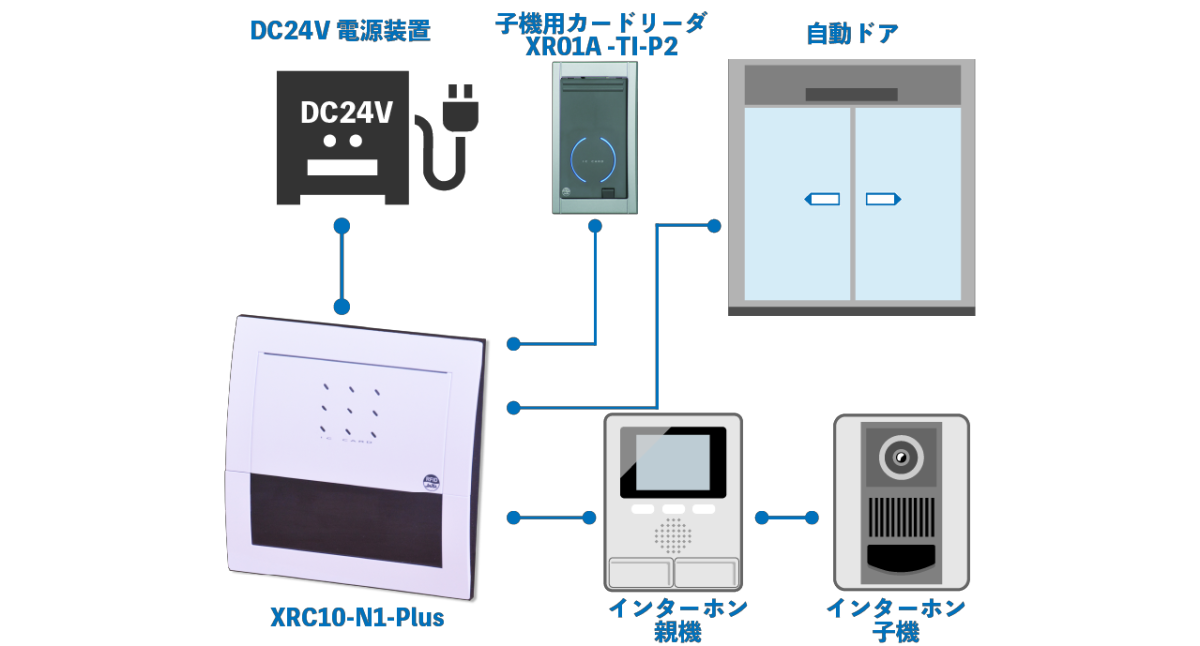

    モータ錠自動扉シャッタ(シャッタ制御盤への接続)駐車場ゲート(ゲート制御盤への接続)
  • インターホンと連動可能
    JEM-A端子接続により、インターホン親機からの解錠が可能
  • 汎用的なICカードに対応
    FeliCa IDm
    MIFARE UID
  • ICカードを999枚まで登録可能
  • 単体で登録・抹消が可能

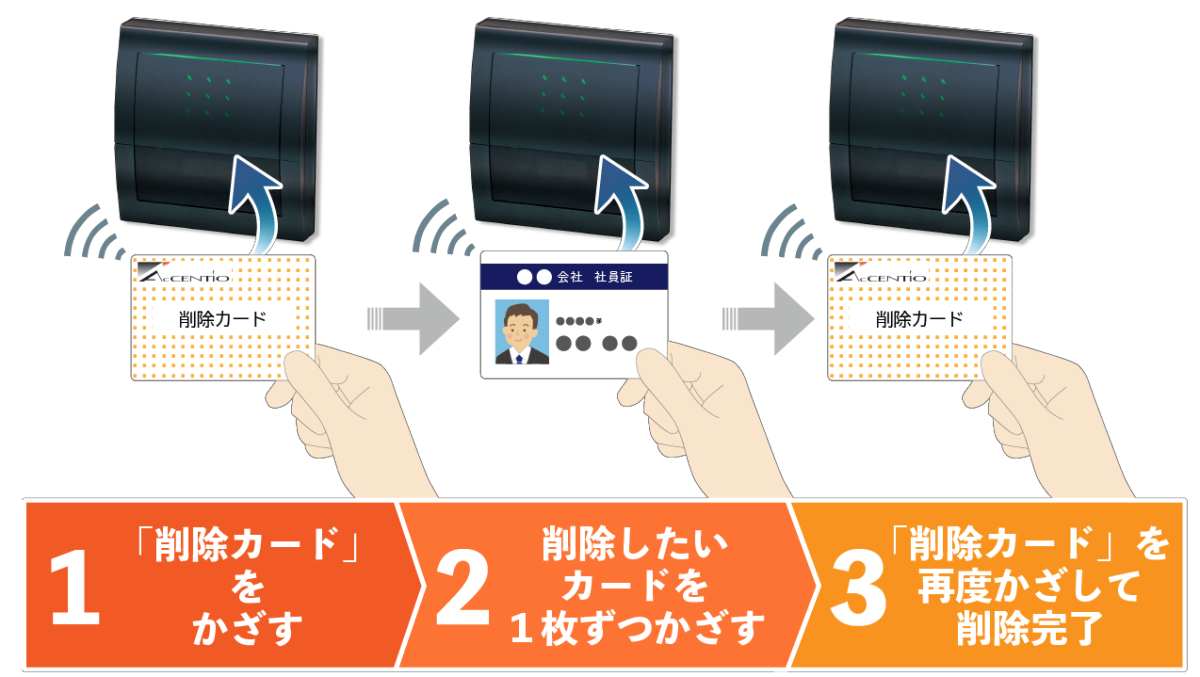

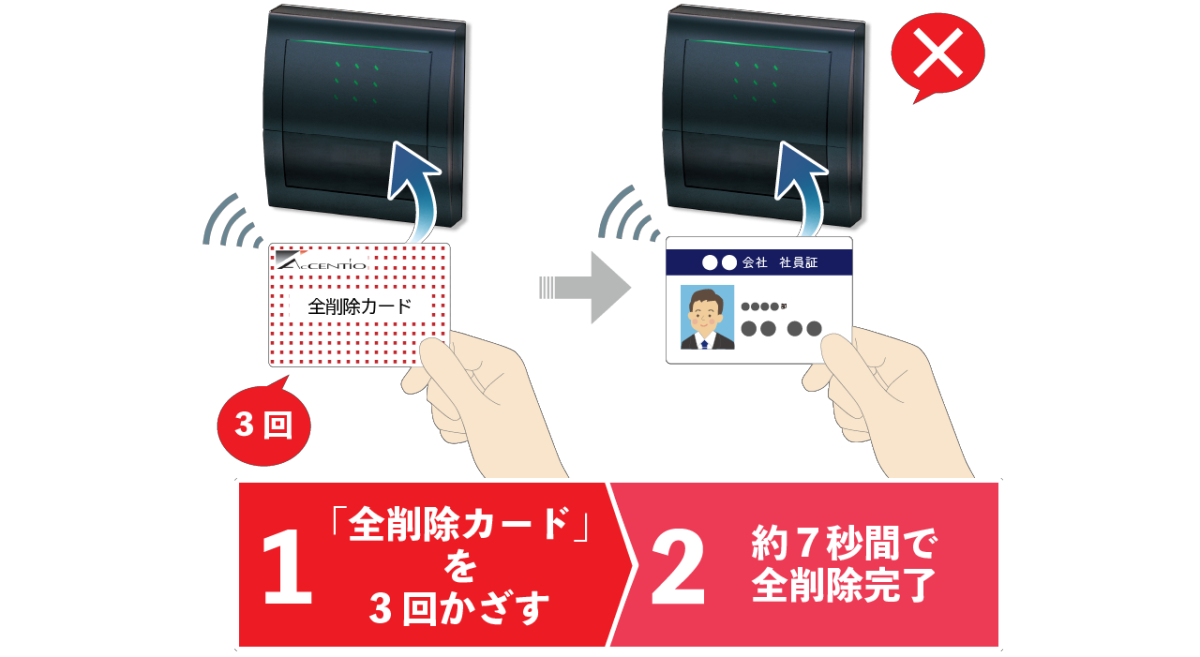

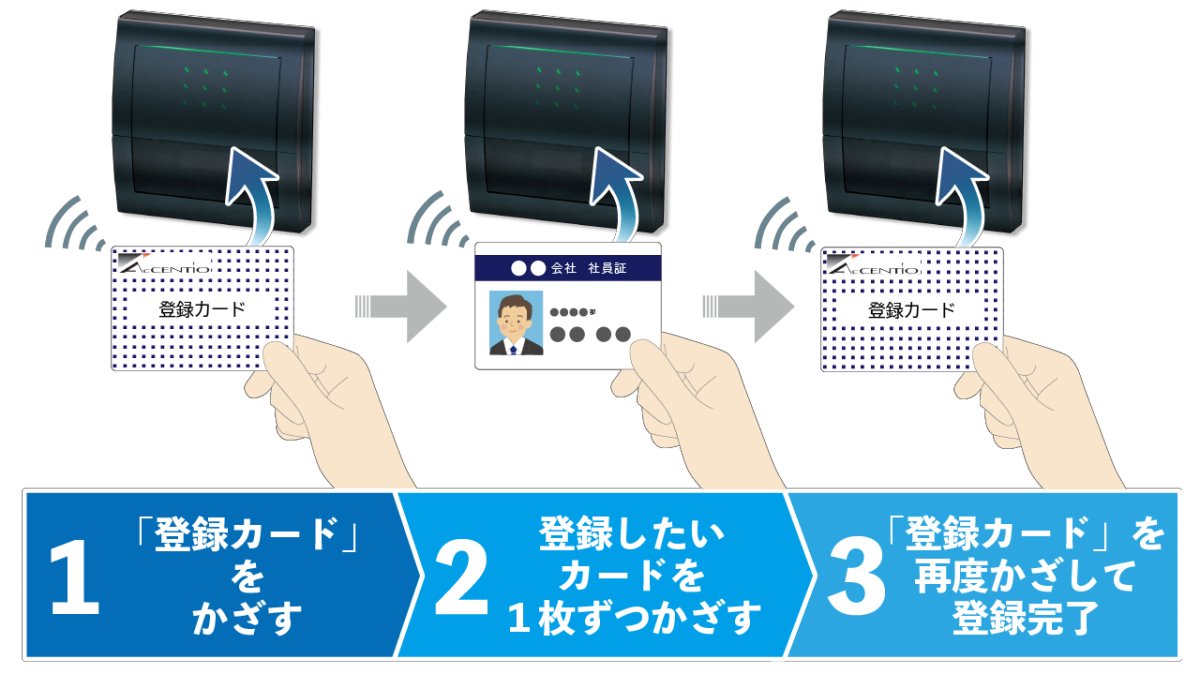

  添付の「登録」「削除」「全削除」カードによる簡単操作(Plusより機能追加)と、メニューと押し釦を駆使し、管理番号による登録・削除のいずれも可能です。


型式一覧

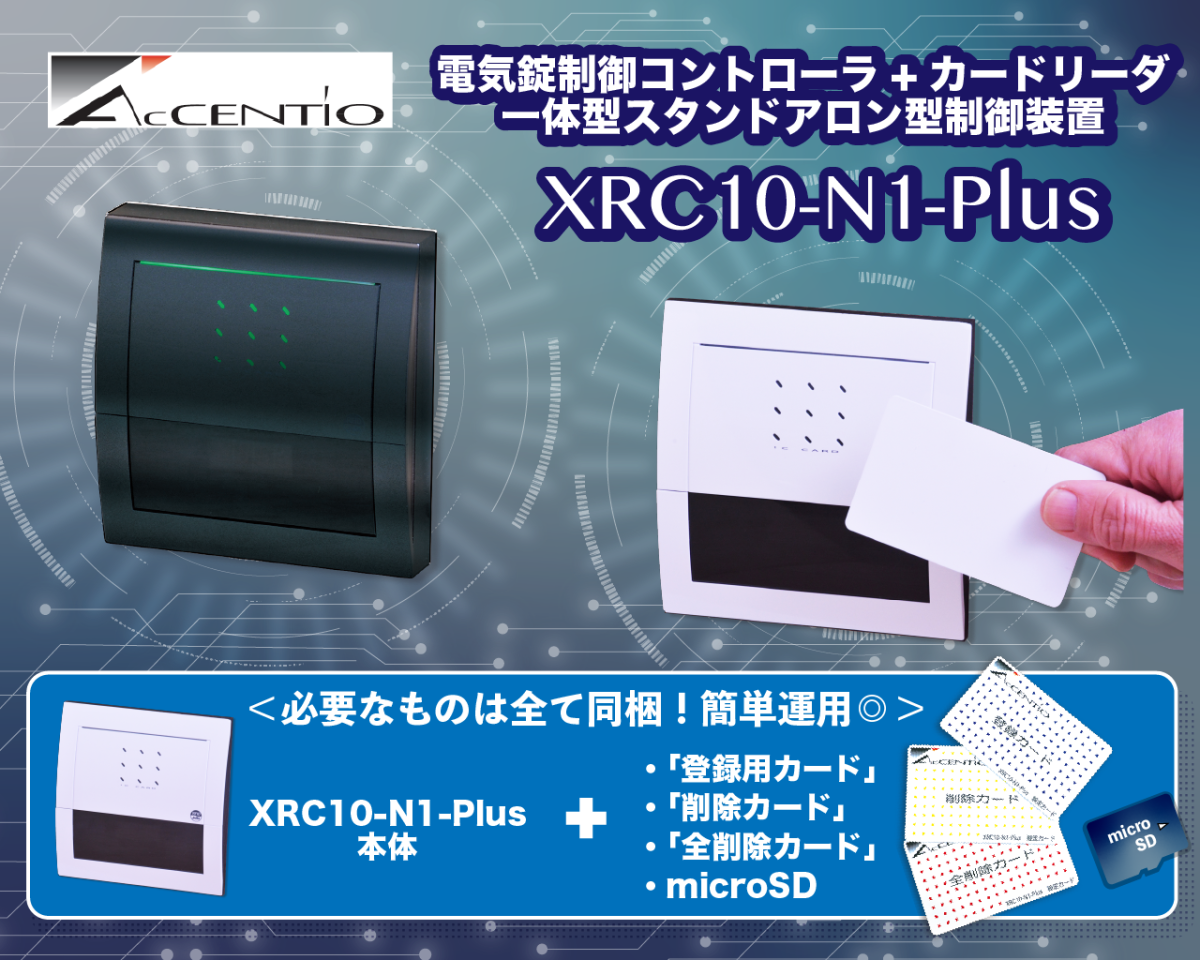

XRC10-N1-Plus(G)  スタンドアロン電気錠制御リーダ ダークグレーメタリックモデル

XRC10-N1-Plus(W)  スタンドアロン電気錠制御リーダ ホワイトパールモデル







国内電波法について

XRC10*-N1

本機は誘導式読み書き通信設備の型式についての指定を受けています。指定番号第AC-17133号



Plusシリーズのリリースについて

 添付される専用の管理カード「登録」「削除」「全削除」の3枚を利用し、簡単にカードの登録や削除が行えるPlusにバージョンアップしました。

 これに伴い、ISO15693(ICODE SLIやTag-It HFI)のカードは、XRC10シリーズでは「運用カード」としては利用できなくなりました。

 今後提供いたしますXRC10シリーズはPlusのみとなります。ご了承ください。

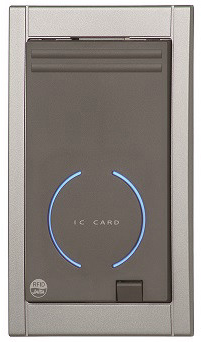

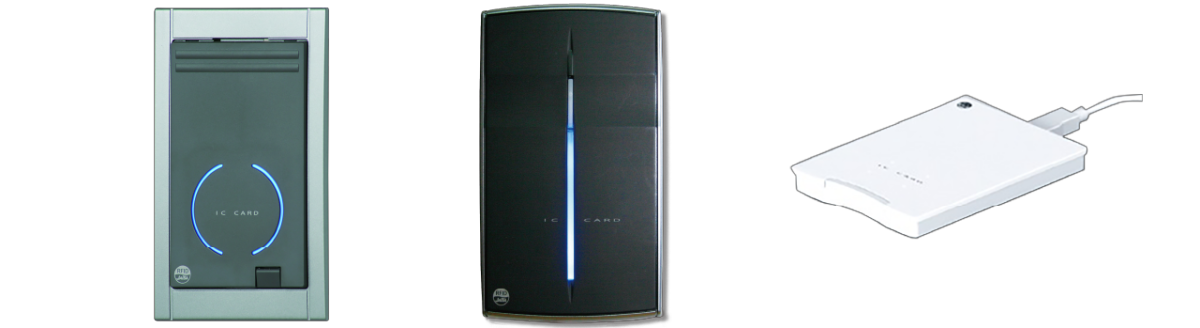

屋内用子機リーダ XR01A-TI-P2

FeliCa/MIFARE/ISO15693に対応した増設用リーダです。
それぞれのカードのIDを読み出します。25㎜の読取距離を保証しています。
使用周波数は13.56MHHzです。
出荷時に内部データを読み出す設定を行うことができます。
標準色はシルバー/グレーのツートン。
XRC10-N1*Plusに1台のみ接続できます。
サイズ 120×70×8㎜(機器の厚みは22㎜)
壁面埋込取付
1個用スイッチボックスに埋め込み取付可
既設の建物に設置する場合の露出取付プレート1J00329C(G)を用意しています。(プレート使用時の厚みは30㎜)
防滴構造にはなっていませんので屋外での使用はできません。

※ISO15693のカードはXRC10Plusシリーズでは運用カードとして利用できません。

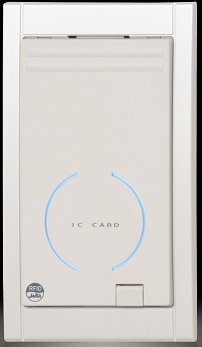

屋内用子機リーダ XR01A-TI-P2(W)

上記子機リーダのホワイトバージョンです。

オプションの露出取付プレートは1J00329C(W)です。

TIモデル用子機リーダXRW01SA-TI-P2

FeliCa/MIFARE/ISO15693に対応した増設子機リーダです。
それぞれのカードのIDを読み出します。25㎜の読取距離を保証しています。
使用周波数は13.56MHHzです。
XRC10-N1*Plusに1台接続できます。

設定により、入室用リーダ、退室用リーダ、入退の区別なしリーダ(上下設置、左右設置用)として利用できます。
サイズ 125×72×31㎜
壁面固定取付(露出)
1個用スイッチボックスに取付可
既設の建物に設置する場合のスペーサXZ28-SPを用意しています。(スペーサ利用時の厚さ43㎜)
防滴構造(IP33相当)となっておりますので、屋外に設置・利用いただくことができます。
直射日光のあたるところや雪が積もるようなところは避けていただくようお願いします。
ホワイトモデルはありません。

※ISO15693のカードはXRC10Plusシリーズでは運用カードとして利用できません。

登録用リーダXR06U-TI-P-A

附属ユーティリティとmicroSDカードを使っての運用時に、カードのIDを容易にPCに取り込める小型卓上のリーダです。



※XR06UシリーズにはXR06U-TI-PとXR06U-TI-P-Aの2種類があります。XRC10シリーズの登録用リーダは必ずXR06U-TI-P-Aをお求めください。

XRC10N1G_BLED
XRC10N1G_GLED
XRC10N1G_RLED
XRC10N1G_NLED
XRC10N1Gnaname
XRC10N1Wnaname

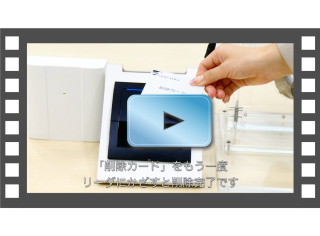

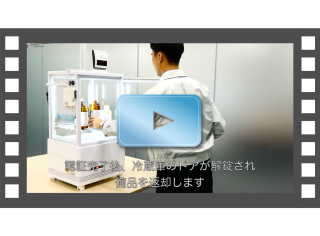

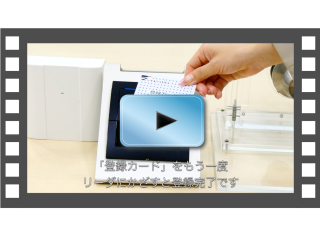

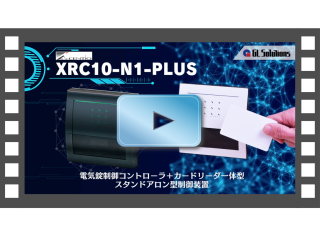

Youtube
