PC/SC準拠小型卓上リーダライタ　XR08U-TI Ver2

【概要】 　XR05U-TI Ver2シリーズは、マルチICカード対応の小型卓上型リーダライタです。 　13.56MHz帯域のHF帯RFIDおよびICカードに対応しています。 　NXP社製CLRC663Plus、USBコントローラ内蔵の16ビットCPU、セキュアマイコンを搭載し、FeliCaの暗号処理機能を備えています。 　XR05U-TIシリーズの後継機で、より高セキュリティなリーダライタとなりました。 《型式》 　〇インタフェース：USB1.1/2.0（CDCクラス） 　●XR05U-TI-2 Ver2 　⇒特徴：FeliCa DES/TDES暗号対応、SSFC対応 　●XR05U-TI-4 Ver2 　⇒特徴：XR05U-TI-2 Ver2にFeliCa AES暗号対応機能を付加 《従来モデル型式》 　XR05U-TI Ver2シリーズは、以下の従来モデルの後継機として開発されました。 　●XR05U-TIシリーズ 【特徴】 　〇搭載IC　:　NFCコントローラIC CLRC663Plus 　〇対応タグ/カード　： 　- FeliCa（FeliCa Standard、FeliCa Lite、FeliCa Lite S） 　- MIFARE（MIFARE Classic、MIFARE Ultralight、MIFARE Plus ※1、MIFARE DESFire ※2） 　　※1 EV1、EV2、SE、Xに対応しています。 　　※2 ISO/IEC14443 Type A-4をサポートしており、 コマンドスルーとなります。 　- SLE55R（非暗号領域の読み出しのみ対応） 　- ISO/IEC 14443 Type B 　- ISO/IEC 15693準拠     〇セキュリティ： 　FeliCa暗号対応リーダライタ製品群のセキュリティ向上に関する取り組みとして、本製品には、認証情報を保護する機能と暗号処理回路を持つセキュアマイコンが搭載されております。 　物理的な攻撃にも対処した「耐タンパ性」を有するCommon Criteria EAL5+の認証を受けています。 【その他情報】 《評価セットについて》 　XR05U-TI Ver2シリーズのアプリケーション開発を行うための評価セットをご用意しています。 　▼　セット内容　▼ 　●リーダライタ：XR05U-TI-* Ver2×1台 　◆型式一覧 　〈USB1.1/2.0（CDCクラス）〉 　・XR05U-TI-2 Ver2評価セット：XZ66-DSET-2 　（SSFC ※3、FeliCa DES/TDES暗号対応版） 　・XR05U-TI-4 Ver2評価セット：XZ66-DSET-4 　（SSFC ※3、FeliCa DES/TDES/AES暗号対応版） 　　※3　SSFC会員様のみ専用通信仕様書を提供します。 　●ICカード： 　・FeliCa AESカード（弊社フォーマット） × 2枚 　・FeliCa Lite Sカード × 1枚 　・MIFAREカード × 2枚 　・MIFARE Ultralightカード × 1枚 　・ICODE SLIカード × 2枚 　・ISO14443 Type B JJC1カード × 1枚 　●学習プログラム： 　・Windows用　標準学習プログラム（FeliCa、Type A、Type B、ISO15693対応） 　-4モデルにはFeliCa AES学習プログラムが付属します。 　〇Windows用ドライバについて 　　対応OSは以下の通りです。 　・Windows 11 / 10 / 8.1 / 8 / 7 / Vista / XP（32・64ビット版） 　〇アプリケーションセットについて 　　XR05U-TI-2 Ver2を利用し、容易に非接触ICカードの内部データを読み取れるWindows用アプリケーションとのセット製品を提供しています。 　・キーボードエミュレータ内部データ読出版：XZ66-KES-1 　・キーボードエミュレータ内部データ読出版（SSFC対応）：XZ66-KES-2（SSFC会員様のみ） 【製品仕様】 項目 仕様 単位 アクセス距離 FeliCa：27 MIFARE：27 ISO/IEC 15693：47 ISO 14443 Type B：6 mm 定格入力電圧 DC5V±5%（ハイパワー・デバイス） USBバスパワーより供給 V 最大消費電流300 mA 使用周波数 13.56 MHz 変調方式 ASK － 使用温度範囲 -10～40 ℃ 保存温度範囲 -20～60 ℃ 使用湿度範囲 20～80（結露なきこと) %RH 保存湿度範囲 20～80（結露なきこと) %RH 外形寸法 54(W)×75(D)×11(H)（ゴム足を含む） mm 取付方法 卓上据置 - 保護構造 なし g 重量 35g g インタフェース USB1.1/2.0（CDCクラス） － 接続コネクタ USB mini-B － 標準通信速度 Full Speed対応 － ID Vender ID：298C Product ID：0001 － ※ FeliCaは、ソニー株式会社が開発した非接触 ICカードの技術方式です。 ※ FeliCaは、ソニー株式会社の登録商標です。 ※ MIFAREは、NXP Semiconductorsの登録商標です。 ※ SLE55Rは、Infineon社の非接触ICカードです。 ※ ICODEは、NXP Semiconductorsの登録商標です。

【NM60シリーズ概要】 　NM60シリーズは、USBデバイスをはじめ、さまざまな機器に組み込むことを想定した小型軽量のアンテナ一体型マルチRFIDリーダライタモジュールです。 　外部制御装置とは、シリアル通信（CMOSレベル）（枝番-C）またはUSB（枝番-U）にて接続、電源電圧はDC+5.0V±5％入力、鉛フリー・RoHS（RoHS2）指令に対応しています。 　セキュアマイコンを搭載したFeliCa暗号対応モデルや、マイナンバーカード・電子車検証に対応可能なPC/SCのAPIに準拠したモデルをご用意しています。 《型式》 ◯　インタフェース：シリアル通信（CMOSレベル） ●　NM60-C ⇒　特徴：FeliCa暗号非対応 ●　NM60-C-2 ⇒　特徴：FeliCa DES/TDES暗号対応、SSFC対応 ●　NM60-C-4  ⇒　特徴：NM60-C-2にFeliCa AES暗号対応機能を付加 ◯　 インタフェース：USB1.1/2.0（CDCクラス）   ●　NM60-U ⇒　特徴：FeliCa暗号非対応 ●　NM60-U-2 ⇒　特徴：FeliCa DES/TDES暗号対応、SSFC対応 ●　NM60-U-4 ⇒　特徴：NM60-U-2にFeliCa AES暗号対応機能を付加 ◯　インタフェース：USB1.1/2.0（HIDクラス） ●　NM60-U-KP ⇒　特徴：HIDクラス、FeliCa暗号非対応 ●　NM60-U-KP2 ⇒　特徴：HIDクラス、NM60-U-KPにFeliCa DES暗号対応機能を付加 ●　NM60-U-KP4 　※1 ⇒　特徴：HIDクラス、NM60-U-KP2にFeliCa AES暗号対応機能を付加 ※1　2026年度リリース予定で開発中です。（2026年1月現在） ◯　インタフェース：USB1.1/2.0（CCIDクラス） ●　NM60-U-P/S　※2 ⇒　特徴：PC/SCのAPIに準拠、省電力機能（セレクティブサスペンド、LPCD）、トランスペアレントモードでの詳細制御 ※2　2026年4月リリース予定で開発中です。（2026年1月現在） 《従来モデル型式》 NM60シリーズは、以下の従来モデルの後継機として開発されました。 ●　TM12シリーズ 【特長】 　 〇搭載IC： ・NFCコントローラIC CLRC663Plus 　 〇対応タグ/カード： - FeliCa（FeliCa Standard、FeliCa Lite、FeliCa Lite S） - MIFARE（MIFARE Classic、MIFARE Ultralight、MIFARE Plus ※3、MIFARE DESFire ※4） ※3　枝番-2、-4：EV1、EV2、SE、Xに対応　枝番-P/S：スルーコマンドで対応 ※4　枝番-2、-4、-P/S：ISO/IEC TypeA-4をサポート、スルーコマンドで対応 - SLE55R（非暗号領域の読み出しのみ対応、枝番-P/SはUIDのみ） - ISO/IEC 14443 Type B - ISO/IEC 15693 　 〇セキュリティ： 　FeliCa暗号対応リーダライタ製品群のセキュリティ向上に関する取り組みとして、枝番-2、-4には、認証情報を保護する機能と暗号処理回路を持つセキュアマイコンが搭載されております。 　物理的な攻撃にも対処した「耐タンパ性」を有するCommon Criteria EAL5+の認証を受けています。 ※Common Criteria（コモンクライテリア）：情報技術セキュリティの評価基準（EAL1～7までのランク） 【その他の情報】 《評価セットについて》 　NM60シリーズの評価・検証を行うための評価セットをご用意しています。 　▼　セット内容　▼　 　●リーダライタ：NM60-*-* × 1台  　◆型式一覧 　〈 インタフェース：シリアル通信（CMOSレベル）〉 　・　NM60-C評価セット　：NZ32-DSET（FeliCa非暗号対応版） 　・　NM60-C-2評価セット：NZ32-DSET-1（FeliCa DES/TDES暗号対応版） 　・　NM60-C-2評価セット：NZ32-DSET-2（SSFC、FeliCa DES/TDES暗号対応版） 　・　NM60-C-4評価セット：NZ32-DSET-3（FeliCa DES/TDES/AES暗号対応版） 　・　NM60-C-4評価セット：NZ32-DSET-4（SSFC、FeliCa DES/TDES/AES暗号対応版） 　〈 インタフェース：USB1.1/2.0（CDCクラス） 〉 　・　NM60-U評価セット　：NZ31-DSET（FeliCa非暗号対応版） 　・　NM60-U-2評価セット：NZ31-DSET-1（FeliCa DES/TDES暗号対応版） 　・　NM60-U-2評価セット：NZ31-DSET-2（SSFC、FeliCa DES/TDES暗号対応版） 　・　NM60-U-4評価セット：NZ31-DSET-3（FeliCa DES/TDES/AES暗号対応版） 　・　NM60-U-4評価セット：NZ31-DSET-4（SSFC、FeliCa DES/TDES/AES暗号対応版） 　●CMOSレベル/USB変換ケーブルセット：XZ63-USBSET ×1式 　　※インタフェース：シリアル通信（CMOSレベル） NZ32-DSET-*に含まれます。 　　※インタフェース：USB1.1/2.0（CDCクラス）  NZ31-DSET-*には含まれていません。 　 　●ICカード： 　・　FeliCa AESカード（弊社フォーマット） × 2枚 　・　FeliCa Lite Sカード × 1枚 　・　MIFAREカード × 2枚 　・　MIFARE Ultralightカード × 1枚 　・　ICODE SLIカード × 2枚 　・　ISO14443 Type B JJC1カード × 1枚 　●学習プログラム ・Windows用　標準学習プログラム（FeliCa、Type A、Type B、ISO15693対応） ※-4にはFeliCa AES学習プログラムが付属します。 　●仕様書 ・リーダライタ製品仕様書 ・学習プログラム操作説明書 ・FeliCaカードフォーマット（弊社仕様）、Type Bカードフォーマット（弊社仕様） ・外観図（ダウンロード） 【製品仕様】 項目 NM60シリーズ仕様 単位 アクセス距離 FeliCa：30 MIFARE：30 ISO/IEC 14443 Type B：6 ISO/IEC 15693：50 mm 定格入力電圧 DC+5±5% V 最大消費電流300 mA 使用周波数 13.56 MHz 変調方式 ASK － 使用温度範囲 -10～60 ℃ 保存温度範囲 -20～70 ℃ 使用湿度範囲 20～80（結露なきこと) %RH 外形寸法 67(W)×45(D)×6.7(H) mm 起動時間 NM60-C-2、NM60-C-4：電源投入後1.0sec以内 NM60-C：電源投入後0.2sec以内 秒 インターフェース 枝番-C：シリアル通信（CMOS） 枝番-U：USB1.1/2.0（CCDクラス） 枝番-U-P/S：USB1.1/2.0（CCIDクラス）、PC/SC準拠 － 接続コネクタ 枝番-C：53261-0471（モレックス製） 枝番-U：USB mini-B － FlashROM書換可能回数 最大10,000 回 ※ FeliCaは、ソニー株式会社が開発した非接触 ICカードの技術方式です。 ※ FeliCaは、ソニー株式会社の登録商標です。 ※ MIFAREは、NXP Semiconductorsの登録商標です。

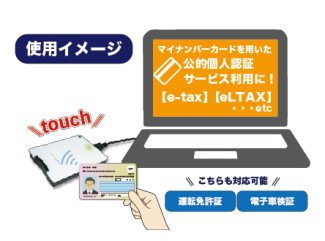

概要 　XR08U-TIシリーズは、Texas Instruments製RFIDチップTRF7970AとUSBコントローラ内蔵の16ビットCPUを搭載し、13.56MHz帯域のRFIDやICカードに対応した小型卓上型リーダライタです。 　このXR08U-TIシリーズには、当社の機器組込型リーダライタモジュールTM12-U-PSが内蔵され、インジケータ用赤/緑の2色LEDを搭載し、1mのUSB A-miniBケーブルが付属されています。 　PC/SCに準拠し、地方公共団体情報システム機構(J-LIS)が提供している「個人番号カード対応版券面事項表示ソフトウェア」や公的個人認証サービスポータルサイトが提供する「利用者クライアントソフト」が利用できます。 マイナポータルサイトのログイン用ICカードリーダとしても利用できます。 　その他、PC/SCのAPIに準拠してFeliCaやMIFAREなどのICカードにアクセスすることができます。 　国土交通省が2023年1月より開始する電子車検証にも対応します。    ※公的個人認証サービスポータルサイトのマイナンバーカードに対応したICカードリーダライタ一覧にXR08U-TIが掲載されています。 書類について  機器外観図　　　　：下記リンクからダウンロードください。  製品仕様書　　　　：お問い合わせください。  通信仕様書　　　　：ご提示には当社との秘密保持契約の締結が必要となります。 　　　　　　　　　　当社営業員とご面談の上ご入手ください。 　　　　　　　　　　なお、当社標準の卓上型リーダライタXR05U-TI-2とは通信仕様が異なりますのでご注意ください。 Windows用ドライバ：PCに接続するだけでPC/SC機器として認識されますので、ドライバのインストールは不要です。 対応OS　　　　　　：Windows 10、Windows 11 評価セット　　　　 ：XR08U-TIにつきましては単体販売のみ行います。評価セットの提供は行いません。 　  ※ FeliCaは、ソニー株式会社が開発した非接触 ICカードの技術方式です。   ※ FeliCaは、ソニー株式会社の登録商標です。   ※ MIFAREは、NXP Semiconductorsの登録商標です。 仕様 項目 仕様 単位 項目 仕様 単位 アクセス距離(注1) FeilCa:27 MIFARE:27 ELWISE:3 mm 定格入力電圧 5V：DC5V±5%　　USBバスパワーより供給 V 最大消費電流260 mA 使用周波数 13.56 MHz 変調方式 ASK － 使用温度範囲 ー10～40 ℃ 保存温度範囲 ー20～60 ℃ 使用湿度範囲 30～80（結露なきこと) %RH 外形寸法 54(W)×75(D)×11(H)　(ゴム足含む) mm 重量 35 g インターフェース USB1.1/2.0準拠　PC/SC対応 － ID Vender ID　　　298C Product ID　　  0007 － 速度 Full Speed － FlashROM書換可能回数 最大1,000 回

パラメータ指定方式である、XR06U-TI-Pを販売しております。 XR06U-TI-Pは、HID(Human Interface Device)クラスに準拠したマルチICカードリーダです。USBホスト機能を持つ機器に接続すると、FeliCaやMIFAREのような非接触ICカードのID(IDm/UID)をキーボードで入力したように取り込むことができます。 専用のドライバやアプリケーションを導入する必要はありません。   型式　　　　　XR06U-TI-P 対応カード FeliCa(IDm)　　　　　8バイト16桁                           例  1234567890abcdef[enter] MIFARE(UID/NUID)　4バイト8桁もしくは7バイト14桁 ※MIFARE Ultralight、SLE55RのUIDも読み込めます。                           例  12345678[enter]                           例  1234567890abcd[enter] ICODE SLI(UID)　　　8バイト16桁                           例  1234567890abcdef[enter] Tag-It HFI(UID)　　　8バイト16桁                           例  1234567890abcdef[enter] 上記リトルエンディアン方式(0～9とA～Fのascii形式)出力 ※ビッグエンディアン方式で利用されたい方は、非接触ICカードIDデータ変換ツール(エクセルシート)をご利用ください。 国内電波法　　総務省の型式指定を受けた誘導式読み書き通信設備 ※型式指定は内蔵するモジュールTM15-U(HIDクラス準拠対応ファームウェアバージョン)にて受けています。 サイズ　　　　54×75×11mm(ゴム足含む) I/F　　 　　　USB1.1/2.0 HIDクラス準拠　USB miniBコネクタ(1mケーブル付属) 駆動電源  　　 DC5V(USBバスパワー) 使用温度範囲   -10～40℃ 保存温度範囲   -20～60℃ 使用湿度範囲   30～80%RH(結露なきこと)   XR06U-TI-PとXR06U-TI-P-Aの違い XR06U-TI-PがISO15693のUIDをリトルエンディアン形式で出力するのに対し、XR06U-TI-P-AはISO15693のUIDをビッグエンディアン方式で出力します。 ICODE SLIもしくはTag-It HFI(UID)　　　8バイト16桁                           XR06U-TI　　例  1234567890abcdef[enter]                           XR06U-TI-A　例  efcdab9078564512[enter] 当社入退室管理システムXRC200-TIシリーズ、XP35C6-T2Pシリーズ、XR*01*A-TI-P2などがFeliCaおよびMIFAREはリトルエンディアン方式、ISO15693のみビッグエンディアン方式で出力するため、このデータ形式に合わせた登録用リーダとしてXR06U-TI-Aをリリースしています。当社の入退室管理システムを導入いただいているお客様は、XR06U-TI-P-Aをご選択ください。 XR06U-TI-P-Aには本体下面にAとプリントされたシールが貼付されています。 ※ FeliCaは、ソニー株式会社が開発した非接触 ICカードの技術方式です。 ※ FeliCaは、ソニー株式会社の登録商標です。 ※ MIFAREは、NXP Semiconductorsの登録商標です。 ※ ICODEは、NXP Semiconductorsの登録商標です。 ※ Tag-It HFIは、Texas Instrumentsの商標です。 XR06U-TI-P 当社の小型卓上型USB I/FリーダライタXR05U-TI-2がベースとなっています。XR05U-TI-2が、ケース上部が白、下部が黒、付属ケーブルが黒という構成に対し、XR06U-TI-Pはケースの上下いずれも白、付属ケーブルも白となっています。また、内蔵基板がTM12-U-2からTM15-U-KPに変更されています。 秘密保持契約を結んでいただくお客様のみに、XR06U-TI-Pの読取設定を変更できる設定セットXZ56-DSETシリーズを用意しております。詳細は営業担当にお尋ねください。

XR02-EB-TIシリーズは、13.56MHz帯域のさまざまなRFIDやICカードに対応したRS-232Cとイーサネット切替式の卓上型リーダライタです。   従来販売しておりましたXR02EB-FEシリーズ、 XR02EB-NFシリーズ、XR02B-NFシリーズを統合し、本製品に集約いたします。これにともない従来シリーズの提供は終了いたしますのでご了承ください。   当社の機器組込型リーダライタモジュールTM09-C-5V-2を内蔵したコマンドレスポンス式リーダライタがXR02-EB-TI-2、同じくTM09-C-5V-2-MEを内蔵したパラメータ指定方式リーダがXR02-EB-TI-Pとなります。 インジケータ用赤/緑の2色LEDとブザーを搭載しています。付属の専用DC5V出力ACアダプタで駆動します。RS-232Cケーブルやイーサネット用ケーブルは付属しません。 通信仕様はジーエルソリューションズ株式会社が専用で用意するものとなります。   概略仕様 サイズ　　　　89×115×47㎜ 重量　　　　　約210g 接続I/F 　　　D Sub9ピンコネクタ(RS-232C) RJ-45(100BASE-TX/10BASE-T) 駆動電源　　　AC100~120V(付属ACアダプタ使用) 使用温度範囲　0~40℃ 保存温度範囲　-10~60℃ 使用湿度範囲　20~80%RH(結露なきこと)   国内電波法について 本機は誘導式読み書き通信設備の型式についての指定を受けたリーダラータモジュール 型式名“TM09”　枝番“-C”を組み込んでおります。 指定番号は、TM09のアンテナ部分に表示されております。 設置許可を必要としません。   ※ FeliCaは、ソニー株式会社が開発した非接触 ICカードの技術方式です。 ※ FeliCaは、ソニー株式会社の登録商標です。 ※ MIFAREは、NXP Semiconductorsの登録商標です。 ※ ICODEは、NXP Semiconductorsの登録商標です。 ※ Tag-It HFIは、Texas Instrumentsの商標です。 ※ eLWISE、ELWISEはエヌ・ティ・ティコミュニケーションズ株式会社の商標です。 対応カード 対応カード MIFARE MIFARE Ultralight MIFARE PLUS MIFARE DESFIRE SLE55R FeliCa 鍵無 FeliCa Lite-S鍵 FeliCa DES鍵 FeliCa SSFC FeliCa AES鍵 ISO14443 typeB ISO15693  -2モデル ○ ○ × × 読取のみ ○ ○ ○ ○※ × ○※ ○  -4モデル ○ ○ × × 読取のみ ○ ○ ○ ○※ ○ ○※ ○ ※MIFARE PLUS、MIFARE DESFIREには対応しておりません。※MIFARE Ultralight-Cのパスワード機能には未対応です。※ SSFCの機能はSSFCの会員以外は使用できません。※ ISO14443 type Bのカードは、カードにより仕様の差異が大きいため、アクセス距離が大幅に異なります。カードの種類によってはアクセスできない場合がありますので、実際に使用するカードで十分な確認を行ってください。当社ではNTTカードソリューション株式会社発行のジーエルソリューションズフォーマットのELWISEカードにてアクセス確認を行っています。※ISO15693として当社はICODE SLおよびTag It HFIの動作確認を行っています。なお、ICODE SLIの旧バージョンであるICODE 1には対応していません。※Pモデルは基本的にリードオンリーとなります。※PモデルではFeliCa Lite-Sは非暗号領域の読取のみに対応します。※PモデルではISO14443 type Bは標準の読取りコマンドとは異なりコマンドスルーとなります。
