インテリジェントターミナル CENTiO XP35C6シリーズ(標準仕様)

完成系製品卓上型

完成系製品コントローラ一体型

完成系製品壁付型

グレーななめグリーン
グレーななめグリーン
グレーななめレッド
グレーななめレッド
XP35C6T2(W)
XP35C6T2(W)

   インテリジェントターミナル CENTiO XP35C6シリーズは、壁面に埋め込みもしくは露出で取り付け可能で、非接触ICカードリーダライタを内蔵したプログラマブルなコントローラです。

 自由な開発環境と高い汎用性によりさまざまなシーンに活用できます。



特長

・Windows CE 6.0を搭載

汎用性の高いアプリケーション開発環境Visual Studioを用いて容易にアプリケーション開発が可能です。

・さまざまなRFIDカードに対応

標準機XP35C6-T2モデルでは、FeliCa(DES暗号領域含む)、ISO14443 type A(MIFARE、SLE55R)、ISO14443 type B、ISO15693に対応しています。

125kHzカードMIRO(EM Micorリードオンリーカード互換)、hitag1、hitag2に対応するXP35C6-H1モデルも提供しています。

その他内蔵するリーダライタモジュールを換装して出荷することが可能です。

・選べるカラー

ガンメタリックとダークグレーのツートンカラーをのグレーモデル(G)と、パールホワイトカラーのホワイトモデル(W)が選択いただけます。

・2個用スイッチボックスに埋め込み設置可能

建築用標準機材であるスイッチボックスに埋め込むことを前提に設計されていますので、設置が容易なです。

・146×126×23㎜(埋込設置時)

・146×126×44㎜(露出取付時)

・豊富なI/F

・LAN(RJ-45)、RS-485、USB A(ホスト)、USB miniAB(ホスト/スレーブ)※、microSDスロット、人感センサ、リレー接点出力×1、DO×3、DI×3、ウィーガンドI/F出力

・押ボタン、LEDその他

RS-485 I/F用コネクタは電源供給ラインも含まれており、当社のさまざまな壁付型リーダ/リーダライタを接続することができます。

ウィーガンドI/F出力により、XP35C6シリーズを海外で広く普及するウィーガンド方式の入退室コントローラに接続することが可能です。

リレー出力およびDI/DOを利用し、さまざまな機器を制御可能です。

USBコネクタおよびmicroSDスロットは、表面パネルのプレートにより隠ぺいすることが可能です。

※初期モデルはコネクタがUSB miniBとなっています。OTGの機能は実装されていますが、ホストケーブルは接続できませんのでご注意ください。

・選べる電源

DC12V、DC24Vの外部電源もしくはPoE(802.3af)によるDC48Vにて動作します。

・オプション基板による拡張

専用シリアル通信を行う拡張基板を内蔵可能です。今後ご要望に応じた拡張基板を開発提供することを計画しています。

2015年5月現在では電気錠制御基板が用意されています。本製品は基板単体では提供しておらず、本製品を搭載した拡張モデル-EC仕様として提供しています。

用途

さまざまな用途に利用することができます。

・出席管理・来場者管理・勤怠管理・工程管理・電子広告・入室管理 etc…

開発について

内蔵するカードリーダのコントロールについては、別途当社との秘密保持契約を締結いただき各カードに対する制御のための通信仕様を入手いただく必要があります。

TM09-C-5V評価セットTZ06-DSETの導入をぜひご検討ください。

XP35C6用のSDKは付属のCDに含まれています。

Windows CE関連の開発環境はMicrosoft VisualStudio 2008 Professionalを推奨しています。

※Microsoft VisulaStudio 2005/Microsoft eMbedded VisualC++ 4.0でも開発可能です。

付属CDには各種サンプルプログラムを添付しています。

バリエーションモデルについて

2015年5月現在、標準品はTM09-C-5V-2を内蔵したXP35C6-T2モデルとなっています。

下記製品が提供されています。

XP35C6-H1(G)、XP35C6-H1(W) 受注発注

miro、hitag1、hitag2対応HM35C-SD内蔵

XP35C6-N1(G) 従来顧客向け受注発注

FeliCa/MIFARE/ISO14443 type B対応NM14-C-5V/QC10-1内蔵

XP35C6-T1(G) 従来顧客向け受注発注(在庫限り)

FeliCa/MIFARE/ISO15693対応TM05-C-5V-1内蔵

※N1モデル、T1モデルはホワイトモデルは用意していません。T2モデルを導入願います。

内蔵するカードリーダをあらかじめ設定したパラメータに従って動作するパラメータ指定方式のTM09-C-5V-2-MEに変更したPシリーズはこちらをご確認ください。

在庫状況について

お問い合わせください

生産状況について

追加製造は行っておりません

CENTiOについて

こちらをご覧ください。

国内電波法について

XP35C6-N1

本機は誘導式読み書き通信設備の型式についての指定を受けたリーダラータモジュール
型式名“NM15” 枝番“-C”を組み込んでおります。
指定番号は、NM15のアンテナ部分に表示されております。

XP35C6-T1

本機は誘導式読み書き通信設備の型式についての指定を受けたリーダラータモジュール
型式名“TM05” 枝番“-C”を組み込んでおります。
指定番号は、TM05のアンテナ部分に表示されております。

XP35C6-H1

本機は微弱無線局のhitagリーダラータモジュールHMシリーズを組み込んでおります。

XP35C6-T2

本機は誘導式読み書き通信設備の型式についての指定を受けたリーダラータモジュール
型式名“TM09” 枝番“-C”を組み込んでおります。
指定番号は、TM09のアンテナ部分に表示されております。



いずれの機種も設置許可を必要としません。



※FeliCaは、ソニー株式会社が開発した非接触 ICカードの技術方式です。

※FeliCaは、ソニー株式会社の登録商標です。

※MIFAREおよびI-CODE SLIは、NXPセミコンダクターズの登録商標です。

※Tag-It HFIは、Texas Instrumentsの登録商標です。

※ELWISEは、日本電信電話株式会社の商標または登録商標です。

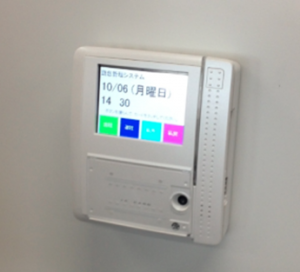

運用例 就業管理

ホワイトモデルXP35C6-T2(W)にタイムレコーダプログラムを稼働し、就業管理システム「勤労の獅子」に連携して運用しています。

インテリジェントターミナル CENTiO XP35C6-T2 製品仕様

項目 仕様 単位
電源電圧 ・DC11~13V DC23~25V
・PoE対応(IEEE802.3af規格)
V
最大消費電流 ・外部供給電源使用時
DC24V:2.0A  DC12V:3.0A
(消費電流は、接続機器の仕様によります)
・本体単体での消費電流
DC24V:490mA  DC12V:990mA
mA
使用温度範囲 0~40(但し結露なきこと)
保存温度範囲 0~50(但し結露なきこと)
使用湿度範囲 20~85(但し結露なきこと) %RH
取付方法 壁面に埋込取付(2コ用スイッチボックス・ボックス無取付)
壁面に直接取付(壁面露出取付用ケースを使用)
ケース ダークグレー/ガンメタリックのグレーモデル(G)とホワイトもモデル(H)の2色から選択可能
外形寸法 126(W)×145(H)×22.5(D) (埋込取付時 突起物を除く)
126(W)×145(H)×43.5(D) (露出取付時 突起物を除く)
mm
重量 350(本体) g
材質 PC+ABS樹脂(UL難燃グレード)
外部入出力
(外部機器制御端子)
・出力(無電圧接点):1ch
0.5A 30V DC MAX(抵抗負荷時)
・DO:オープンコレクタ出力:3ch
30mA 30V DC MAX
・DI:外部入力:3ch
CMOS/5V(74HC**)

電気錠制御機能付インテリジェントターミナル CENTiO XP35C6-T2-EC 製品仕様

項目 仕様 単位
電源電圧 DC23~25V(PoE及び12Vでは動作しません) V
最大消費電流 ・外部供給電源使用時
DC24V:2.5A (MAX)
(消費電流は、接続機器の仕様によります)
・本体単体での消費電流
DC24V:520mA (MAX)
mA
使用温度範囲 0~40(但し結露なきこと)
保存温度範囲 0~50(但し結露なきこと)
使用湿度範囲 20~85(但し結露なきこと) %RH
取付方法 壁面に埋込取付(2コ用スイッチボックス・ボックス無取付)
壁面に直接取付(壁面露出取付用ケースを使用)
ケース ダークグレー/ガンメタリックのグレーモデル(G)とホワイトモデル(W)の2色から選択可能
外形寸法 126(W)×145(H)×22.5(D) (埋込取付時 突起物を除く)
126(W)×145(H)×43.5(D) (露出取付時 突起物を除く)
mm
重量 400(本体) g
材質 PC+ABS樹脂(UL難燃グレード)
外部入出力
(外部機器制御端子)
・無電圧接点出力:1ch
0.5A 30V DC MAX(抵抗負荷時)
・DO:オープンコレクタ出力:3ch
30mA 30V DC MAX
・電気錠制御基板:無電圧接点出力:3ch
1A 30VDC MAX(抵抗負荷時)
・DI:外部入力:3ch CMOS/5V(74HC**)
・電気錠制御基板:入力(フォトカプラ入力):3ch
接点電流10mA以下(1ch)
