インテリジェントターミナル CENTiO XP35C6Pシリーズ(パラメータ指定仕様)

完成系製品卓上型

完成系製品コントローラ一体型

完成系製品壁付型

販売終了製品

グレーななめグリーン
グレーななめグリーン
グレーななめレッド
グレーななめレッド
XP35C6T2(W)
XP35C6T2(W)

  インテリジェントターミナル CENTiO XP35C6Pシリーズは、壁面に埋め込みもしくは露出で取り付け可能で、非接触ICカードリーダを内蔵したプログラマブルなコントローラです。

 自由な開発環境と高い汎用性によりさまざまなシーンに活用できます。

 従来のXP35C6シリーズより内蔵のリーダモジュールを変更し、より平易なコマンドにて各種非接触ICカードの読出しを行えるようになりました。非接触ICカードにたいする知見があまりなくても、容易に開発を進めることができます。



特長

・さまざまなRFIDカードの読出しに対応

出荷することが可能です。

・Windows CE 6.0を搭載

・選べるカラー

・2個用スイッチボックスに埋め込み設置可能

・豊富なI/F

・選べる電源

・オプション基板による拡張

これらの特長は従来モデルのXP35C6シリーズと共通です。くわしくはこちらをご覧ください。

用途

さまざまな用途に利用することができます。 ・出席管理・来場者管理・勤怠管理・工程管理・電子広告・入室管理 etc…

開発について

内蔵するカードリーダのコントロールについては、別途当社との秘密保持契約を締結いただき各カードに対する制御のための通信仕様を入手いただく必要がありますが、標準仕様のリーダライタがそれぞれの非接触ICカードに対し詳細なコマンドを駆使する必要があるのに対し、本システムではカードの読取りに必要なのはリードデータコマンドのみとなります。初期設定ではFeliCaのIDm、MIFAREのUID、ISO15693のUIDを読み取る設定となっていますので、難しいことを考える必要はありません。

ICカードの内部データを読み出すユーティリティXS03-SCSおよび設定セットXZ17-SCSETは別売で提供いたします。



XP35C6用のSDKは付属のCDに含まれています。

Windows CE関連の開発環境はMicrosoft VisualStudio 2008 Professionalを推奨しています。

※Microsoft VisulaStudio 2005/Microsoft eMbedded VisualC++ 4.0でも開発可能です。 付属CDには各種サンプルプログラムを添付しています。





型式一覧

XP35C6-T2P(G)
XP35C6-T2P(W)
XP35C6-T2P-EC(G)  電気錠制御基板内蔵
XP35C6-T2P-EC(W)  電気錠制御基板内蔵

FeliCa(DES暗号)、MIFARE、ISO15693読出対応TM09-C-5V-2-ME内蔵

※ISO14443 type Bについては標準のリードデータコマンドでは読出しできません。ただし別途コマンドを駆使して読み出すことはできます。



在庫状況について

XP35C6-T2P(G) 数十台単位

XP35C6-T2P(W) 数十台単位

XP35C6-T2P-EC(G) 十数台単位

XP35C6-T2P-EC(W) 十数台単位

XP35C6-T2Pをベースとし改造出荷いたします。

生産状況について

XP35C6-T2を1,000台単位での製造を行っています。これをベースにPモデルへ切り替えて出荷いたします。

CENTiOについて

こちらをご覧ください。

国内電波法について

本機は誘導式読み書き通信設備の型式についての指定を受けたリーダラータモジュール
型式名“TM09” 枝番“-C”を組み込んでおります。
指定番号は、TM09のアンテナ部分に表示されております。



※FeliCaは、ソニー株式会社が開発した非接触 ICカードの技術方式です。

※FeliCaは、ソニー株式会社の登録商標です。

※MIFAREおよびICODE SLIは、NXPセミコンダクターズの登録商標です。

※Tag-It HFIは、Texas Instrumentsの登録商標です。

※ELWISEは、日本電信電話株式会社の商標または登録商標です。

導入事例 鍵管理ボックスKeyCube∞

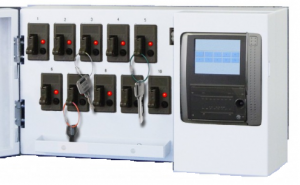

鍵管理ボックスKeyCube∞(インフィニティ)にはXP35C6-T2P-ECが内蔵されています。



さまざまなものが電子化しても、「鍵」の重要性は変わりません。KeyCube∞では、カード1枚ごとにどの鍵を取り出せるかを決められるため、部外者の鍵の利用を制限するだけでなく、利用者の中でもどの鍵を使って良いかを区別することができます。カードをかざすことで許可された鍵を取り出すことができます。
また、誰がいつどの鍵を利用したのかがわかるようになるため、不正な利用や、紛失等の事故を避けることができます。

インテリジェントターミナル CENTiO XP35C6-T2P 製品仕様

項目 仕様 単位
電源電圧 ・DC11~13V DC23~25V
・PoE対応(IEEE802.3af規格)
V
最大消費電流 ・外部供給電源使用時
DC24V:2.0A  DC12V:3.0A
(消費電流は、接続機器の仕様によります)
・本体単体での消費電流
DC24V:490mA  DC12V:990mA
mA
使用温度範囲 0~40(但し結露なきこと)
保存温度範囲 0~50(但し結露なきこと)
使用湿度範囲 20~85(但し結露なきこと) %RH
取付方法 壁面に埋込取付(2コ用スイッチボックス・ボックス無取付)
壁面に直接取付(壁面露出取付用ケースを使用)
ケース ダークグレー/ガンメタリックのグレーモデル(G)とホワイトもモデル(H)の2色から選択可能
外形寸法 126(W)×145(H)×22.5(D) (埋込取付時 突起物を除く)
126(W)×145(H)×43.5(D) (露出取付時 突起物を除く)
mm
重量 350(本体) g
材質 PC+ABS樹脂(UL難燃グレード)
外部入出力
(外部機器制御端子)
・出力(無電圧接点):1ch
0.5A 30V DC MAX(抵抗負荷時)
・DO:オープンコレクタ出力:3ch
30mA 30V DC MAX
・DI:外部入力:3ch
CMOS/5V(74HC**)

電気錠制御機能付インテリジェントターミナル CENTiO XP35C6-T2P-EC 製品仕様

項目 仕様 単位
電源電圧 DC23~25V(PoE及び12Vでは動作しません) V
最大消費電流 ・外部供給電源使用時
DC24V:2.5A (MAX)
(消費電流は、接続機器の仕様によります)
・本体単体での消費電流
DC24V:520mA (MAX)
mA
使用温度範囲 0~40(但し結露なきこと)
保存温度範囲 0~50(但し結露なきこと)
使用湿度範囲 20~85(但し結露なきこと) %RH
取付方法 壁面に埋込取付(2コ用スイッチボックス・ボックス無取付)
壁面に直接取付(壁面露出取付用ケースを使用)
ケース ダークグレー/ガンメタリックのグレーモデル(G)とホワイトモデル(W)の2色から選択可能
外形寸法 126(W)×145(H)×22.5(D) (埋込取付時 突起物を除く)
126(W)×145(H)×43.5(D) (露出取付時 突起物を除く)
mm
重量 400(本体) g
材質 PC+ABS樹脂(UL難燃グレード)
外部入出力
(外部機器制御端子)
・無電圧接点出力:1ch
0.5A 30V DC MAX(抵抗負荷時)
・DO:オープンコレクタ出力:3ch
30mA 30V DC MAX
・電気錠制御基板:無電圧接点出力:3ch
1A 30VDC MAX(抵抗負荷時)
・DI:外部入力:3ch CMOS/5V(74HC**)
・電気錠制御基板:入力(フォトカプラ入力):3ch
接点電流10mA以下(1ch)
XP35C6T2(W)
XP35C6T2(W)サイド埋込
XP35C6T2(W)サイド露出
使用例
据置き

関連製品

TM09シリーズ

マルチリーダライタモジュール TM09シリーズ

TM09-B-5V一般仕様 項目 仕様 単位 定格入力電圧(注1) V 電源ノイズ - 最大消費電流(注2) 250 mA 使用周波数 13.56 *Hz 変調方式 ASK - アクセス距離(注3) FeilCa:30 mifare:35 I.CODE SLI:50 mm 使用温度範囲(注4) ー10~60 ℃ 保存温度範囲 ー20~70 ℃ 使用湿度範囲 30~80(結露なきこと) %RH 取付方法 - 保護構造 - 外形寸法 60(W)×54(D)×5.0(H) mm 起動時間 電源投入後200 g インターフェース CMOS - 接続コネクタ 外部制御装置用:53261-0571(molex製) 凡庸出力ブザー用:53261-0771( - 標準通信速度 出荷時:115200 - FlashROM書換可能回数 最大10000 回 【注1】 電源の電圧変動について。 本リーダライタに使用していますRFIDのICは、電源起動時にRF部に使用する電源の電圧をIC内部で自動的に電源で電源電圧を約250mV下回る 電圧に設定されます。従いまして、電源起動後電源電圧が低下しますと、RF電源のレギュレーションが悪化し、外部ノイズの影響を受けやすくなりますので、 電源起動後に電源電圧が低下しないようにしてください。リセットコマンドを実施しますと、再設定を行います 【注2】 最大消費電流は、ブザー/LED等をリーダライタの電源を使用して駆動したときの電流値を含まない値です。 リードライタの電源を使用して、ブザー・LED等を駆動する場合はその値が加算されます。 【注3】 当社の標準カードを使用した場合のものです。使用するカードや設備する環境によりアクセス距離が変化します。 本リードライタは、アンテナ中心部に制御回路構造のためアンテナ中心部に制御回路配置した構造のためアンテナ中心部にGNDプレーンがあります。 その為、カード/タグをアンテナ中心部に密着させた場合、カード/タグにアクセスできない場合があります。 また、106khz、847kHz、13.56MHz付近の電磁波が大きくなると距離は減少します。 ブザーが雷鳴しているとき、アクセス距離が減少することがあります。 【注4】 LEDを連続点灯したり、ブザーを連続鳴動使用するとき、使用温度範囲は”-10℃から55℃”になります。 【注5】 通信速度等の内部パラメーターが記憶されます。 【注6】 I.CODE SLIおよびmifareは、NXPセミコンダクター社の登録商標です。 TM09-C-5V一般仕様 項目 仕様 単位 定格入力電圧(注1) V 電源ノイズ - 最大消費電流(注2) 250 mA 使用周波数 13.56 *Hz 変調方式 ASK - アクセス距離(注3) FeilCa:30 mifare:35 I.CODE SLI:50 mm 使用温度範囲(注4) ー10~60 ℃ 保存温度範囲 ー20~70 ℃ 使用湿度範囲 30~80(結露なきこと) %RH 取付方法 - 保護構造 - 外形寸法 60(W)×54(D)×5.0(H) mm 起動時間 電源投入後200 msec インターフェース CMOS - 接続コネクタ 外部制御装置用:53261-0571(molex製) 凡庸出力ブザー用:53261-0771( - 標準通信速度 出荷時:115200 - FlashROM書換可能回数 最大10000 回 【注1】 電源の電圧変動について。 本リーダライタに使用していますRFIDのICは、電源起動時にRF部に使用する電源の電圧をIC内部で自動的に電源で電源電圧を約250mV下回る 電圧に設定されます。従いまして、電源起動後電源電圧が低下しますと、RF電源のレギュレーションが悪化し、外部ノイズの影響を受けやすくなりますので、 電源起動後に電源電圧が低下しないようにしてください。リセットコマンドを実施しますと、再設定を行います 【注2】 最大消費電流は、ブザー/LED等をリーダライタの電源を使用して駆動したときの電流値を含まない値です。 リードライタの電源を使用して、ブザー・LED等を駆動する場合はその値が加算されます。 【注3】 当社の標準カードを使用した場合のものです。使用するカードや設備する環境によりアクセス距離が変化します。 本リードライタは、アンテナ中心部に制御回路構造のためアンテナ中心部に制御回路配置した構造のためアンテナ中心部にGNDプレーンがあります。 その為、カード/タグをアンテナ中心部に密着させた場合、カード/タグにアクセスできない場合があります。 また、106khz、847kHz、13.56MHz付近の電磁波が大きくなると距離は減少します。 ブザーが雷鳴しているとき、アクセス距離が減少することがあります。 【注4】 LEDを連続点灯したり、ブザーを連続鳴動使用するとき、使用温度範囲は”-10℃から55℃”になります。 【注5】 通信速度等の内部パラメーターが記憶されます。 【注6】 I.CODE SLIおよびmifareは、NXPセミコンダクター社の登録商標です。 対応カード   FeliCa鍵無 FeliCa鍵 FeliCa SSFC FeliCa Lite-S FeliCa Lite-S認証 mifare SLE55R ISO14443 typeB ISO15693 TM09-B-5V-2 ○ ○ ○ ○ ○ ○ △ ○ ○ TM09-C-5V-2 ○ ○ ○ ○ ○ ○ △ ○ ○ TM09-B-5V ○ × × ○ × ○ △ ○ ○ TM09-C-5V ○ × × ○ × ○ △ ○ ○
